Style NO. : PEG-6060

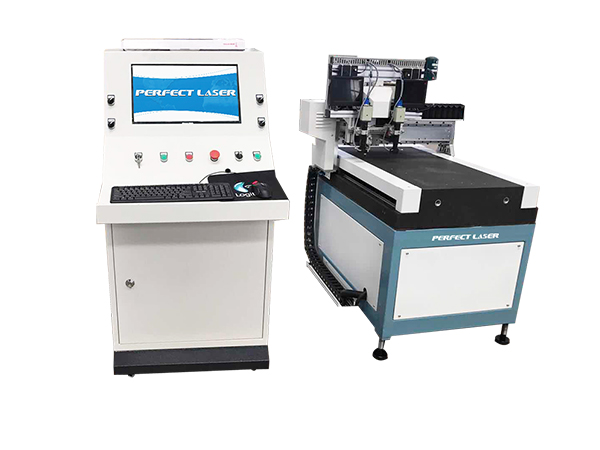

嘉信激光專為超薄玻璃切割而設計的全自動超薄玻璃切割機，搭載了雙CCD定位系統，擁有50至200倍的放大功能，有效確保每次切割定位精準無誤。它采用進口優質部件，結合智能軟件優化切割路徑，切割效率高、精度好、成品率高。其操作簡便，對操作人員無技術要求，是玻璃切割的理想選擇。
1.設備經過嚴格時效處理，有效確保臺面不變形，平行度精確無誤。
2.選用0級大理石臺面，厚度達200mm，平整度控制在±0.02mm，為切割作業提供穩定的基礎。
3.配備的刀頭具備360度旋轉功能，并采用上下式切割方式，能夠精準切割任何直線以及各類異形玻璃。搭配日本進口伺服電機，讓切割更加高效穩定。
4.采用美國Gail控制卡、日本SMC氣動比例閥等進口組件，保障機器運行穩定耐用。其響應迅速，能即時根據控制信號調整氣體流量與壓力，確保切割質量。
5.高精度雙CCD定位系統，結合電子鏡頭、液晶顯示器和光學放大鏡頭，實現切割路徑的精準捕捉與定位。
6.自動調試切割刀壓，切割過程快速、準確且穩定。異形切割時自動加壓，有效保證切割效果。
7.軟件支持對切割尺寸進行任意組合排序，自動生成最優切割方案，提高切割效率。同時提供二次人工修改功能，進一步提升切割材料的利用率。
1. 應用行業
全自動CCD超薄玻璃切割機廣泛應用于多個行業領域，包括建筑行業、汽車行業、電子行業、家具與家居裝飾行業等。
2. 應用材料
全自動CCD超薄玻璃切割機適用于OGS工藝的超薄玻璃、OLED玻璃、顯示器玻璃、光電玻璃、液晶玻璃、手機玻璃、觸摸屏玻璃的切割。
|
設備規格
|
|
|
可切割玻璃最大尺寸
|
600*600mm
|
|
工作臺高度
|
900±30mm
|
|
設備重量
|
0.75T
|
|
切割厚度
|
0.08~6mm
|
|
切割參數
|
|
|
直線平行度
|
≤±0.05mm/500mm
|
|
對角線精度
|
≤±0.10mm/300（以上精度以掰片前切割線精度為準）
|
|
切割橋速度
|
0~60m/min.（可調）
|
|
切割橋加速度
|
≥3.0m/s2
|
|
刀頭架速度
|
≥60m/min
|
|
刀頭架加速度
|
≥6.0m/s2
|
|
切割頭定位精度誤差
|
≤±0.001 mm
|
|
電源/功率
|
|
|
安裝電源要求
|
380V/50HZ
|
|
設備實際功率
|
4KW
|
|
掰片機
|
0.75KW風機
|
|
壓縮空氣
|
0.6MPA
|
|
設備性能
|
|
|
切割刀座
|
刀頭可360度旋轉，上下式切割
|
|
供油方式
|
氣動自動注油，與下刀同步
|
|
輸送裝置
|
氣浮
|
|
機械部分
|
|
|
絲桿導軌
|
臺灣上銀，研磨級別
|
|
刀輪/輪夾
|
日本日研，使用壽命3—5萬米/把（直線）
|
|
軸承
|
日本NSK
|
|
臺面
|
0級大理石，厚度200mm，平整度正負0.02mm
|
|
風機
|
增氧機，可吹吸轉換；掰片臺風機只有吹風功能
|
|
電器部分
|
|
|
電壓
|
380V/50HZ，設備帶變壓裝置
|
|
電機
|
日本安川伺服電機，400、850瓦
|
|
控制卡
|
美國Galil進口
|
|
主要電器原件
|
交流接觸器法國施耐德
|
|
氣動比例閥
|
日本SMC
|
|
CCD定位系統
|
北京大恒產，放大倍數50-200倍，視野0.01-25mm，可視MARK大小0.2mm以上
|
