Style NO. :

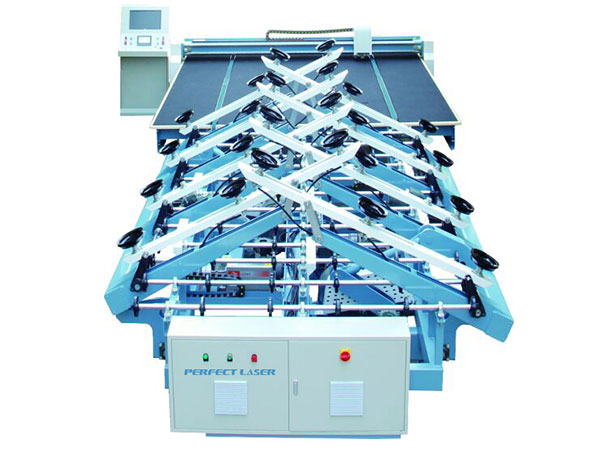

嘉信激光針對玻璃切割，推出這套全自動玻璃切割流水線，整套系統由單翻單工位全自動玻璃上片臺，全自動切割機，氣浮掰片臺三大部分組成，具體工位可支持客戶定制,能夠實現全自動上片、切割、自動掰片的玻璃切割流水作業。
上片臺采用進口真空泵、PLC及進口電器件，上片時間：40-60秒（可調），上片厚度3-19mm，運行穩定，無任何抖動，可滿足3-19mm的玻璃上片，支持各種角度可調。
切割機采用進口伺服馬達、CNC控制器，通過電腦CAD制圖，可實現各類玻璃優化切割，操作更方便，性能更穩定。
玻璃上片臺
1）翻轉模式：機械式翻轉，運行速度快，運行穩定，無任何抖動，可滿足3-19mm的玻璃上片。裝配雙道翻轉傳輸鏈條保護，可確保翻轉過程安全可靠，
2）翻轉角度：95-98度可調。可滿足各種角度玻璃架上片。
3）吸片深度：特殊的連桿伸縮機構，吸盤可前伸位移達150mm,可滿足700mm的上片深度，無需任何輔助架，可直接從鐵架進行上片作業。
4）感應裝置：使用兩套玻璃光電感應器（一套用，一套備用），可杜絕因感應失靈導致的安全事故。設備運行更安全穩定可靠。
5）抬升裝置：連桿抬升裝置，可確保抬升動作同步一致，杜絕了因抬升不同步的缺陷。可保證玻璃的安全分片。
6）吸附裝置：吸盤采用先進的雙層吸附結構（內外兩層），吸片更加牢固，杜絕了吸盤外層劃破而導致的吸附漏氣的缺陷。
7）吸盤控制：每個吸盤都有單獨的氣閥進行開關控制，可自由選擇吸盤工作數量，方便各種尺寸玻璃的上片操作需求。
8）抬升錯片保護：設備的取片抬升保護裝置，可預防因玻璃未及時錯片而導致的玻璃連帶造成的玻璃破損現象。
9）報警裝置：帶有自動檢測及紅綠燈報警裝置，對出現的異常情況可自動報警并有顯示。設有急停開關，可在出現異常時進行控制。
10）操作模式：設備有自動模式和手動模式兩種功能供選擇。操作方便直觀
11）操作界面：采用彩色液晶觸摸屏顯示界面，中英文顯示模塊，操作方便快捷。
12）參數設置：上片順序和每工位上片數量可進行數字化自動設定，可與切割機全自動連機，設備自動行走，自動取片，實現不間斷連續上片，無需反復操作，更加方便快捷。
全自動切割機
1）設備框架：設備經過時效處理，確保臺面不變形，以及平行度的準確。
2）切割刀座∶刀頭可360度旋轉,上下式切割（可準確切割任何直線及各種異形的玻璃）
3）臺面：采用進口防水高密度面板。可有效防潮。
4）毛氈：進口工業毛氈（纖維和羊毛成分）平整度好，并可防靜電，減少玻璃劃傷。
5）供油方式：氣動自動注油，和下刀同步。雙油路控制，可同時使用煤油及切割油。
6）輸送裝置：同步帶自動輸送。

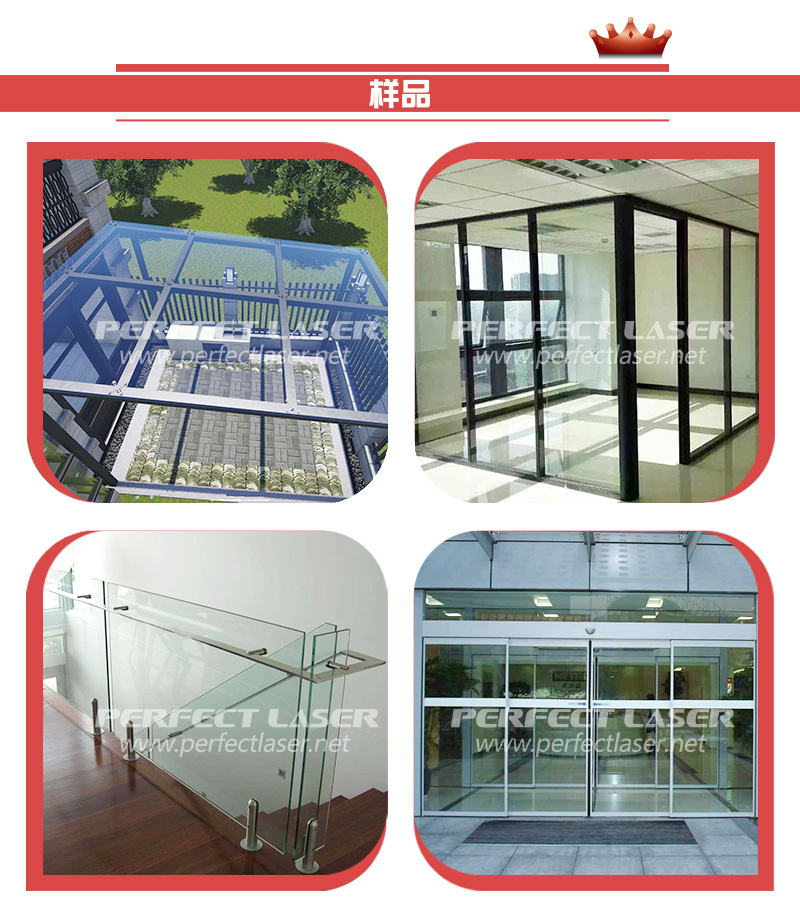

適用于電器、家俱、建筑幕墻、中空夾膠、太陽能玻璃等各類直線及異形玻璃的切割。
|

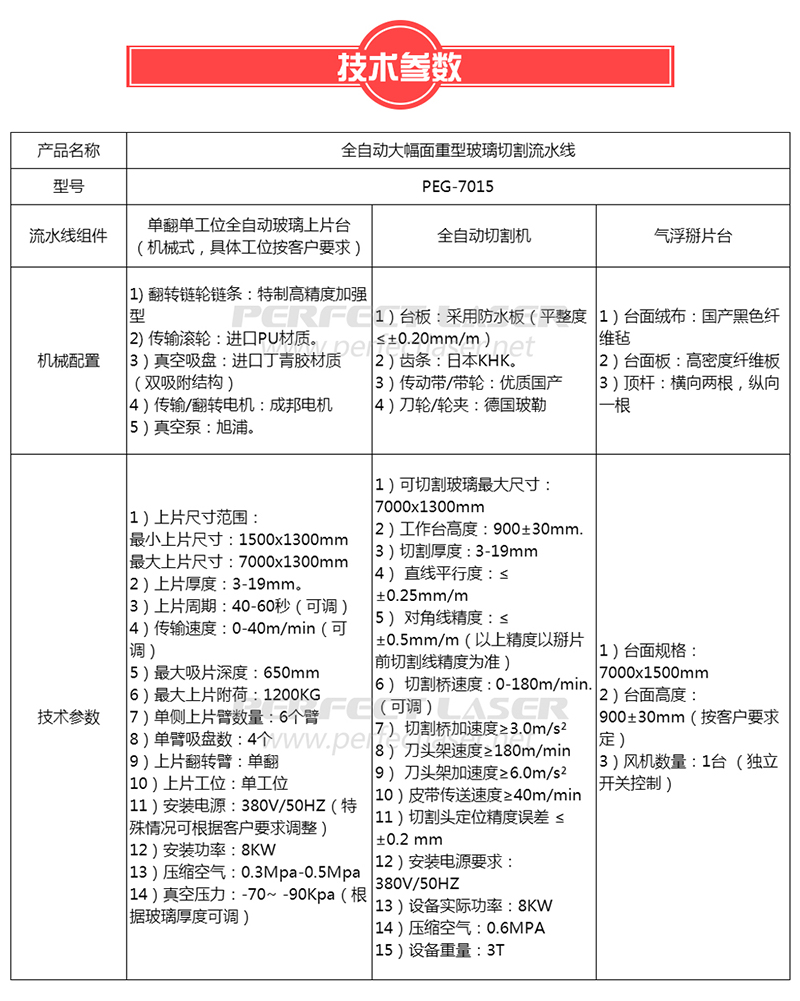

產品
名稱
|
全自動大幅面重型玻璃切割流水線
|
||
|
型號
|
PEG-7015
|
||
|
流水線
組件
|
單翻單工位全自動玻璃上片臺
（機械式具體工位按客戶要求）
|
全自動切割機
|
氣浮掰片臺
|
|
機械
配置
|
1) 翻轉鏈輪鏈條：特制高精度加強型
2) 傳輸滾輪：進口PU材質。
3）真空吸盤：進口丁青膠材質
（雙吸附結構）
4）傳輸/翻轉電機：成邦電機
5）真空泵：旭浦。
|
1）臺板：采用防水板（平整度≤±0.20mm/m）
2）齒條：日本KHK。
3）傳動帶/帶輪：國產
4）刀輪/輪夾：德國玻勒
|
1）臺面絨布：國產黑色纖維氈
2）臺面板：高密度纖維板
3）頂桿：橫向兩根，縱向一根
|
|
技術
參數
|
1）上片尺寸范圍：
最小上片尺寸：1500x1300mm
最大上片尺寸：7000x1300mm
2）上片厚度：3-19mm。
3）上片周期：40-60秒（可調）
4）傳輸速度：0-40m/min（可調）
5）最大吸片深度：650mm
6）最大上片附荷：1200KG
7）單側上片臂數量：6個臂
8）單臂吸盤數：4個
9）上片翻轉臂：單翻
10）上片工位：單工位
11）安裝電源：380V/50HZ（特殊情況可根據客戶要求調整）
12）安裝功率：8KW
13）壓縮空氣：0.3Mpa-0.5Mpa
14）真空壓力：-70~ -90Kpa（根據玻璃厚度可調）
|
1）可切割玻璃最大尺寸：7000x1300mm
2）工作臺高度：900±30mm.
3）切割厚度∶3-19mm
4） 直線平行度：≤±0.25mm/m
5） 對角線精度：≤±0.5mm/m（以上精度以掰片前切割線精度為準）
6） 切割橋速度∶0-180m/min.（可調）
7） 切割橋加速度≥3.0m/s2
8） 刀頭架速度≥180m/min
9） 刀頭架加速度≥6.0m/s2
10）皮帶傳送速度≥40m/min
11）切割頭定位精度誤差 ≤±0.2 mm
12）安裝電源要求：380V/50HZ
13）設備實際功率：8KW
14）壓縮空氣：0.6MPA
15）設備重量：3T
|
1）臺面規格：7000x1500mm
2）臺面高度：900±30mm（按客戶要求定）
3）風機數量：1臺 （獨立開關控制）
|
